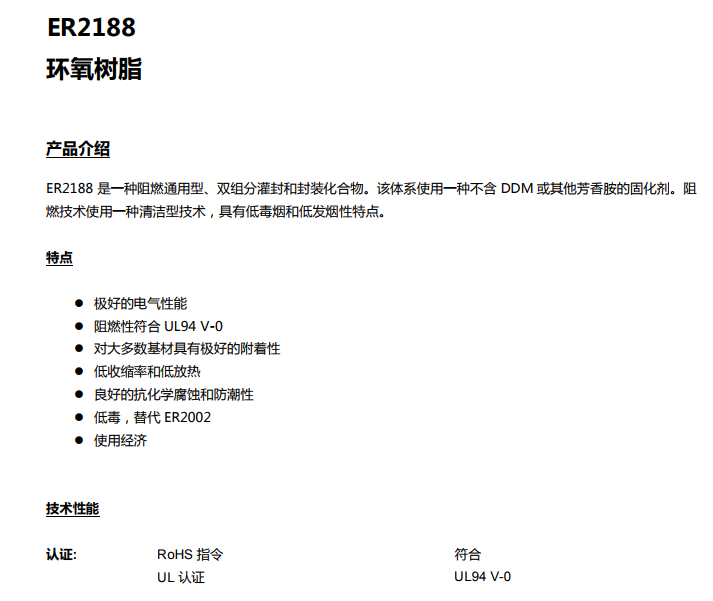

- Electrolube易力高ER2188环氧树脂
- A 组分密度 – 树脂(g/ml) 1.82
B 组分密度 – 固化剂(g/ml) 0.92
A 组分粘度(mPa @ 23°C) 150000
B 组分粘度(mPa @ 23°C) 200
混合比例 (重量比) 10.97:1
混合比例 (体积比) 5.36:1
可操作时间(20°C) 60 分钟
凝胶时间(23°C) 150 分钟
固化时间(23 °C) 24 小时
固化时间(60 °C) 2 小时
固化时间 (100 °C) 20 分钟
A 组分颜色 – 树脂 黑色
B 组分颜色 – 固化剂 琥珀色
储存条件 干燥环境: 15ºC 以上, 30ºC 以下
储存期限 24 个月(桶装) 18 个月 (树脂袋包装)
放热曲线
(在一个直径 49.4mm 的圆筒中测量 100 毫升
样品 @ 23ºC)
< 35ºC
收缩率(@ 23ºC) < 1%
固化体系: 导热系数(W/mK) 0.45
固化后密度 (g/ml) 1.68
混合体系粘度 (mPa 23°C) 9000
使用温度范围 (°C) -40 至 +120
最大温度范围 (短时间 °C / 30 分钟) (取决于
使用方法和几何尺寸)
+140
绝缘强度 (kV/mm) 10
体积电阻率 (ohm-cm) 1014
肖氏硬度 D85
颜色 (混合体系) 黑色 - 点击：1580
购买/咨询
带*项为必填项目
暂无留言！
评论信息
